3D模型
来源: | 作者:佚名 | 发布时间: 2021-03-05 | 1759 次浏览 | 分享到:

1.概述
1.1  应用场景
       某大型商场中有很多商铺,散点图能展示各商铺在商场的位置信息,且在点击各商铺时显示该商铺在某一天的营业额,还能直观看出哪些商铺营业额高,哪些商铺营业额低。
       热力图展示某大型商场的人流分布情况。颜色越深证明在该处的人越多。
       而路线图展示某大型商场的人群行走路线情况。
1.2 素材下载
素材下载:3D路线图数据

2.属性介绍
2.1  增加模型
<1>将.glb或者.gltf后缀的3D模型导出文件放到下面目录。

<2>在属性‘模型’绑定的映射文件model.json中加入新增的模型文件映射。





<3>重启Cross_SBI服务,前端浏览器清除缓存,重新登录,属性-专有‘模型’下拉中就可以看见新增加的模型。


2.2  数据
常规数据
<1>点数据


<2>热力图


<3>路线图




更多基础样式的详细介绍可以参见文档:(跳转链接)
3.操作流程

3.1  报表设计
(1)新增3D模型
点击“+”号,添加图表-“更多”-“3D模型”


(2)添加数据
在数据集构建器设置汇总字段和行维度
<1>点数据


<2>热力图


<3>路线图


(3)设置属性
<1>添加图表颜色:属性-图表-调色板
在调色板右方点击“+”号可以增加3D模型的颜色,然后点击下方的颜色可以修改相应的颜色。

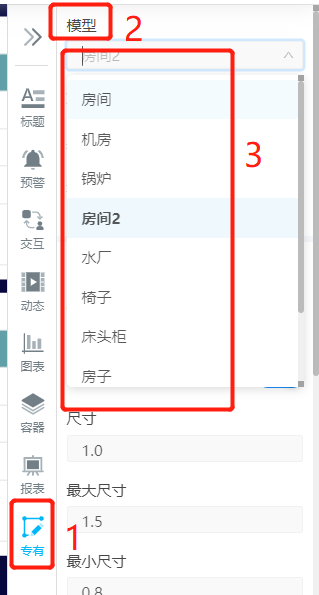

<2>属性-专有-模型:在模型中可以选择之前导入的不同的模型。
灯光:可以设置模型的灯光类型、光照颜色和灯光强度。
坐标轴:是否显示坐标轴,默认关闭。
效果:数据在模型中的展现形式,可以为散点图/路线图或者热力图的形式展现。这要根据实际的情况进行设置。
如果图形的效果选择散点图/路线图则可设置点的样式:除了在图表中可设置点的颜色之外,在专有也可设置点的颜色。除此之外,还可设置是否固定点的大小,点的尺寸。




<3>属性-专有-值格式:设置值格式的形式、小数位、前后缀。



<4>属性-专有-路线:在模型中要展示路线,必须选择路线数据集。在路线中可设置路线的样式:路线颜色、路线宽度、路线类型、虚线长度、间隔长度、动画速度、动画箭头颜色、动画箭头长度、动画箭头宽度。




<5>如果选择效果的展示形式为热力图,则可在属性-专有-热力图设置热力图的样式:热力图的高度、颜色浓度、点大小、点模糊大小、预警。


3.2  效果展示
<1>点数据


<2>热力图


<3>路线图
