子弹图
来源: | 作者:佚名 | 发布时间: 2020-12-30 | 1778 次浏览 | 分享到:

1.概述
1.1  应用场景
       子弹图的样子很像子弹射出后带出的轨道,所以称为子弹图。
       子弹图无修饰的线性表达方式使我们能够在狭小的空间中表达丰富的数据信息,线性的信息表达方式与我们习以为常的文字阅读相似,相对于圆形构图的信息表达,在信息传递上有更大的效能优势。
1.2  图表特点
优点:能够清晰的看到各个指标的完成情况。
缺点:不适合指标太多的数据的展示,适合指标数较少的数据集的展示。

1.3 素材下载
素材下载:

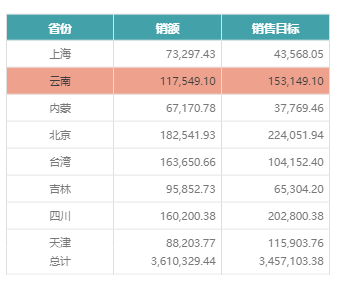

超市数据源

2.属性介绍
2.1  数据
常规数据

子弹图样式的详细介绍可以参见文档:(跳转链接)

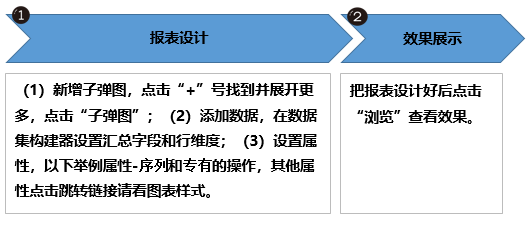

3.操作流程

3.1  报表设计

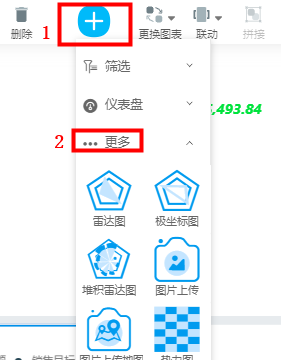

(1)新增子弹图

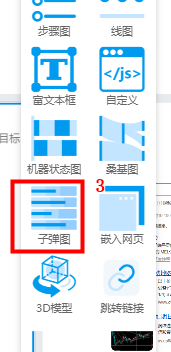

点击“+”号,添加图表“更多 - 子弹图”

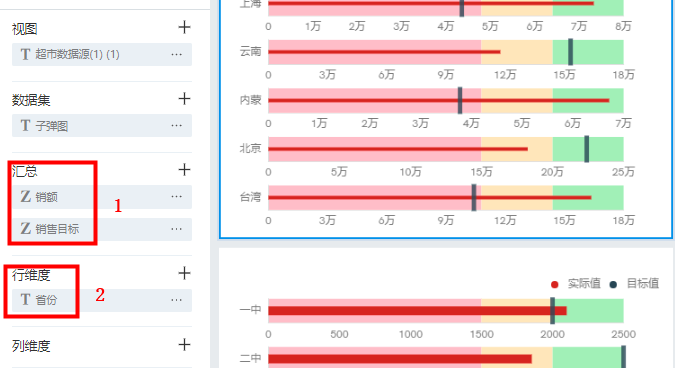

(2)添加数据
在数据集构建器设置汇总字段和行维度

(3)设置属性

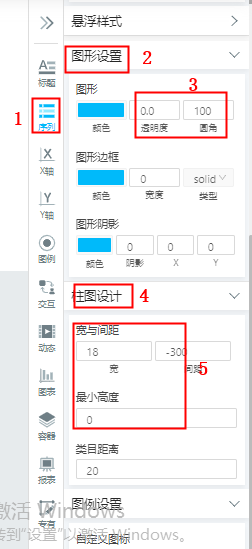

  • 子弹图柱体设计:

属性—序列—图形设计:在图形设计中可以设置子弹图的圆角和透明度
属性—序列—柱图设计:在柱图设计中可以设计子弹图柱体的宽度和间距

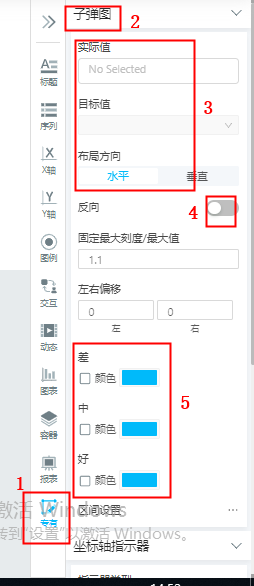

  • 设置子弹图的样式:属性—专有—子弹图

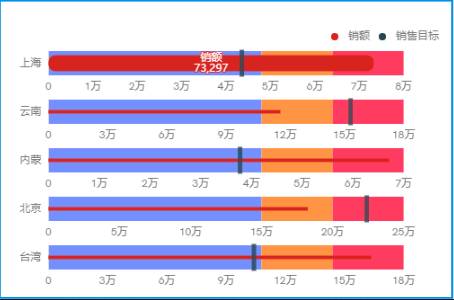

3.2  效果展示
