地铁图
来源: | 作者:佚名 | 发布时间: 2021-03-25 | 1822 次浏览 | 分享到:

1.概述
1.1 应用场景
用于展示各个城市地铁线路和站点的信息。
2.属性介绍
2.1 数据
常规数据


地图其他基础样式的详细介绍可以参见文档:(跳转链接)
3.操作流程

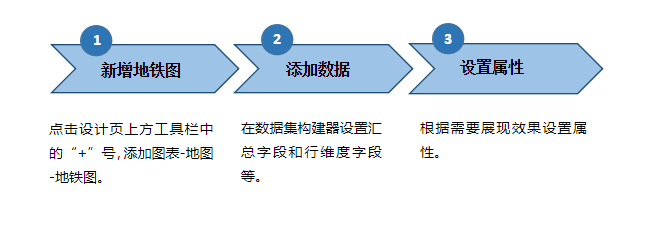

地铁图操作流程

3.1 报表设计
(1)新增地铁图

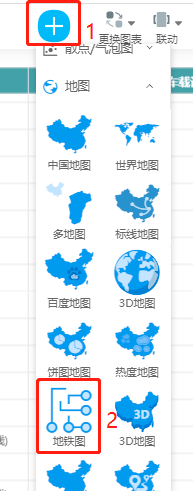

点击“+”号,添加图表-“地图”-“地铁图”


(2)添加数据

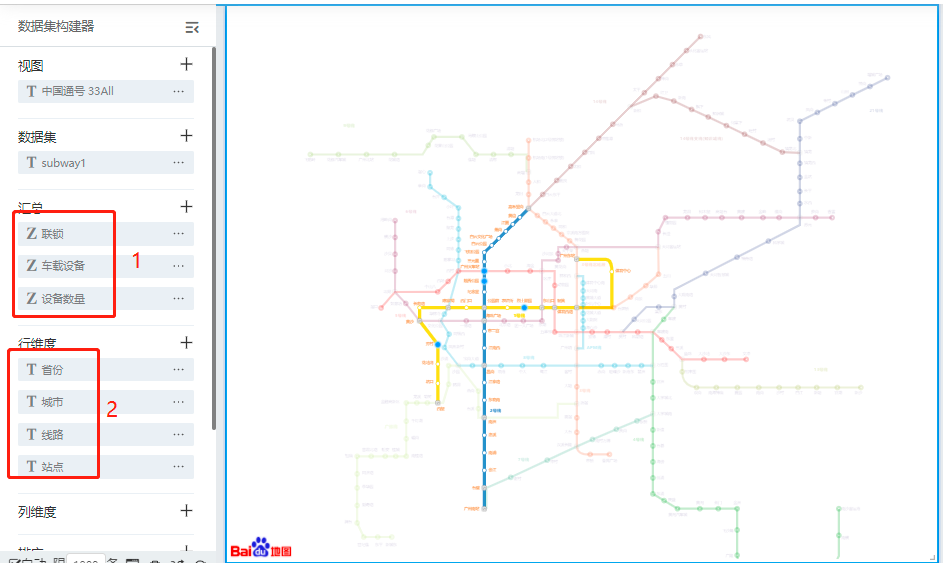

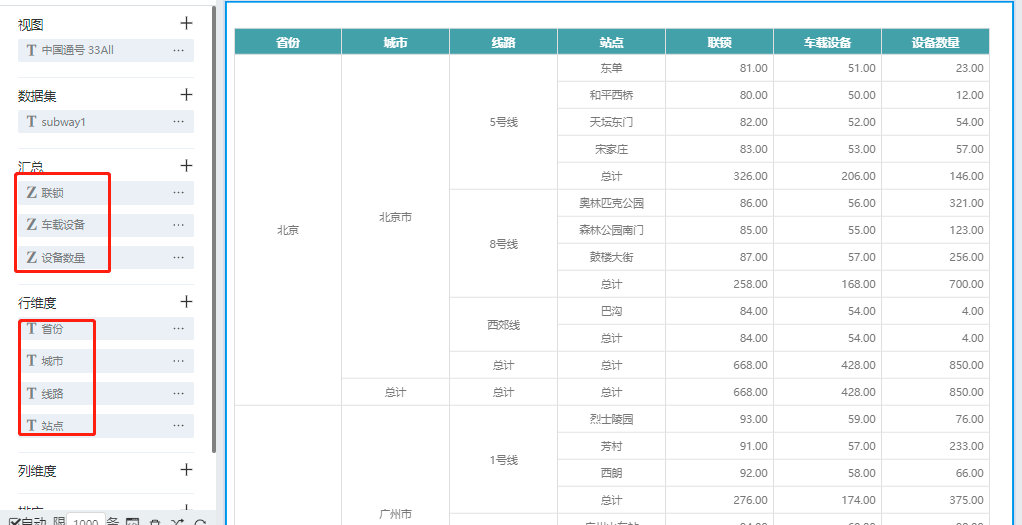

在数据集构建器设置汇总字段和行维度


(3)设置属性

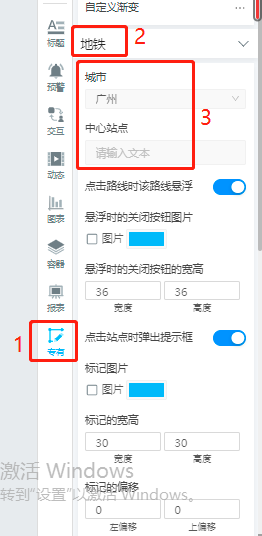

<1>属性-专有-地铁-城市:选择某个城市的地铁线路图,此处选择的城市的优先级高于行维度的城市。如:行维度的城市选择的是北京市,但是专有-地铁-城市中选择的是广州市,则图表展示的地铁图是广州市的地铁图。
中心站点:地铁图中什么站展示在图表的中央。


<2>属性-专有-地铁-点击路线时该路线悬浮:开启时,点击地铁图的路线则可以高亮该条地铁路线图,其他的路线会变暗淡。
注意:点击的不是地铁路线,而要点击路线的名字。如要悬浮3号线,则要点击“3号线”文字,而不是点击3号线的路线。
悬浮时的关闭按钮的宽高:开启悬浮时,可以设置要关闭悬浮按钮的大小。

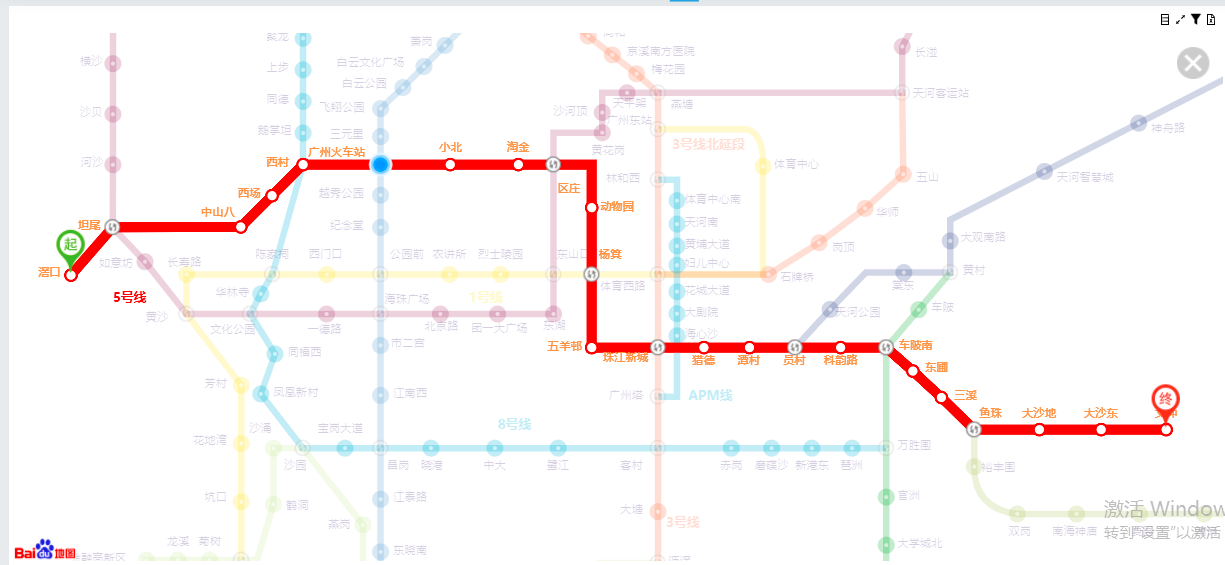

路线悬浮效果图:

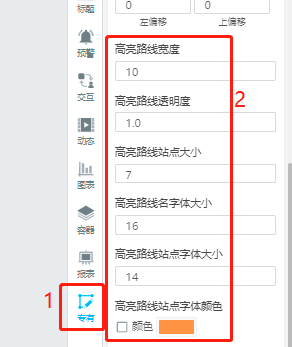

<3>属性-专有-地铁:设置高亮路线的宽度、透明度、站点大小、路线名字体大小、站点字体大小、高亮路线站点的字体颜色。


<4>属性-专有-地铁:设置高亮路线外其他路线的宽度、透明度、路线名字大小、站点字体大小、其他路线站点的字体颜色。


<5>属性-专有-地铁-点击站点时弹出提示框:开启时,点击地铁路线上的站点以提示框的形式显示该站点的站点信息。
注意:点击的不是地铁路线上的站点,而要点击站点的名字。如要显示芳村站的信息,则要点击“芳村”文字,而不是点击芳村的站点。




点击站点时弹出提示框效果图:


3.2 自定义提示设置

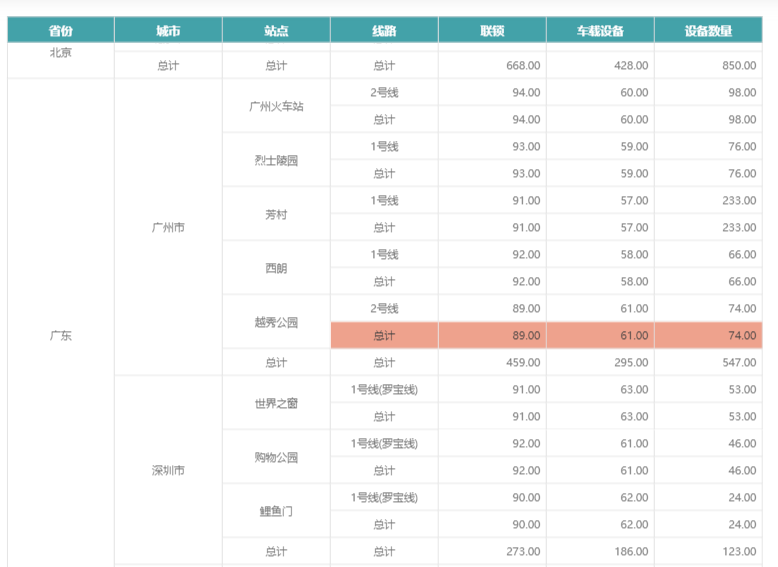

<1>构建自定义提示需的简表


简表的制作可以参见文档:(跳转链接)

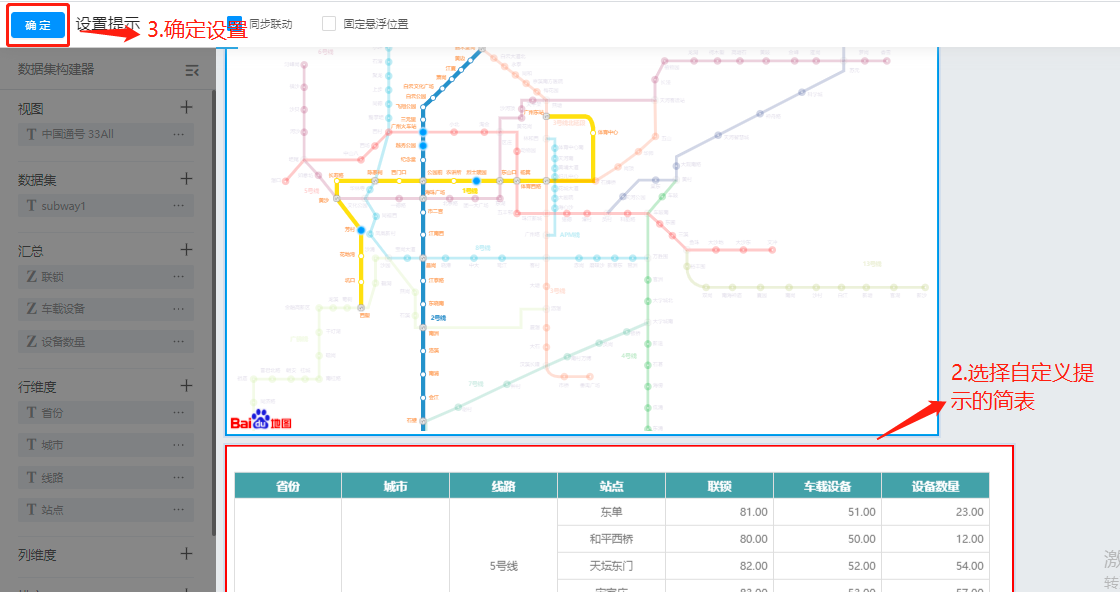

<2>设置自定义提示:

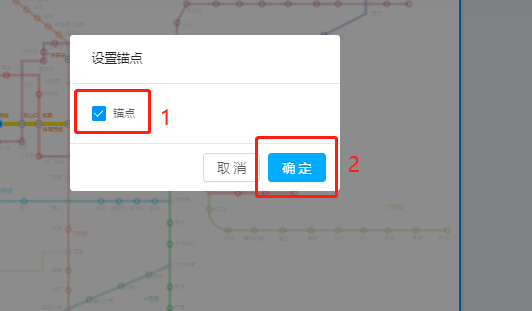

<3>点击地铁图任意位置可以设置锚点的位置,即自定义提示框所展示的位置为锚点位置。

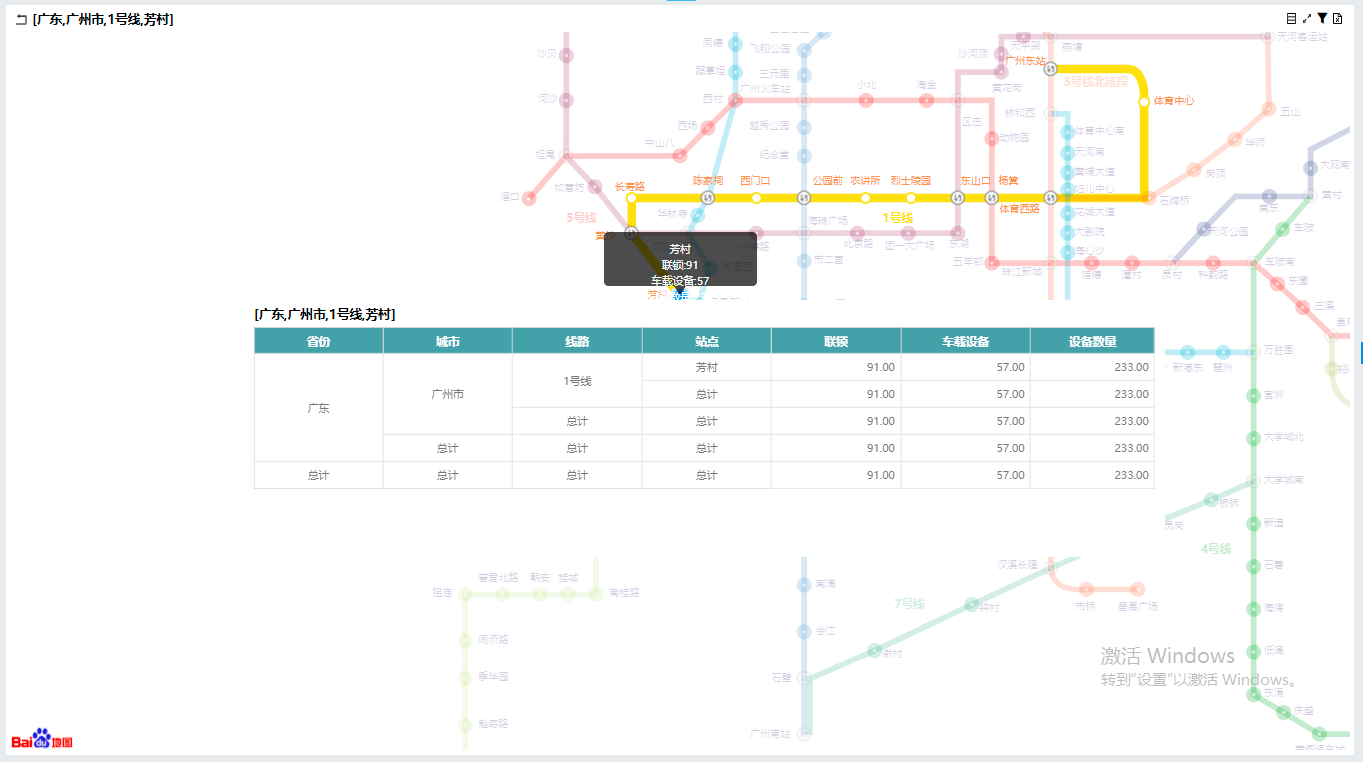

3.3 效果展示


4.素材下载
素材下载:地铁图数据源
